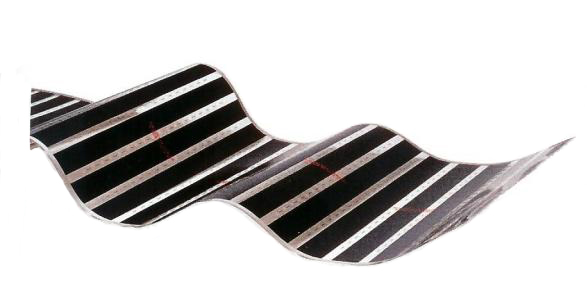

1.物理安全性能有隐患。由於黑膜的製作工艺是涂覆和丝网印刷在绝缘基材的表面，所以在电热膜中是最厚的一种，厚度达到0.3-0.5毫米。由於膜层与云母层在受热后膨胀係数不同,反復加热冷却后,最终在膜层与云母基材之间形成气泡层,导致膜层容易脱落。
2.功率密度无法做大，整机造价成本高。单片功率密度一般在0.5W每平方釐米以下，表面温度只能达到200度以下,这就要求厂家做大功率取暖器的时候外观尺寸得做很大，成本增加。
3.氧化锡电热膜云母电热板
氧化锡导电膜是採用复合烧结和导电涂料的表面涂覆加工，在气相状态下，将氧化锡经高温喷溅及复合烧结处理而成。
氧化锡电热膜云母电热板它有由于氧化锡是和云主机板烧结而成，电流是流经氧化锡层而发热，但是云母片的特质是云母细晶体组织胶合而成，结构间并非紧密牢固，塑性和韧性较低，有一定的鬆散性，特别随著不断热胀冷缩，云母细晶体组织间会形成细微间隙，这些细微间隙对电流的流通是极大障碍，直接导致烧断。
